Reed Relay SIL / SIP in miniatura per tensione fino a 3kV

I Reed Relay ad alta tensione single-in-line (SIL / SIP) più piccoli di Pickering sono destinati ad applicazioni in cui lo spazio è limitato e i requisiti di tensione vanno oltre le capacità dei Reed Relay convenzionali, ad esempio tester per cavi e apparecchiature di prova automatiche a segnale misto.
Questi relè sono dotati di interruttori reed sotto vuoto per massimizzare la tensione nominale per una data blade separation e per gestire la durata dell’arco quando i contatti si aprono o si chiudono.

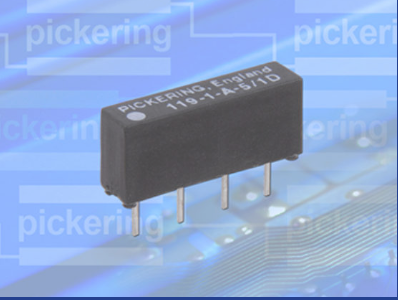

La serie 119 è il Relay SIP ad alta tensione più piccolo del settore per uno stand off fino a 3kV.
• Scelta di bobine operative da 3, 5 o 12 volt con diodo opzionale.
• La versione 1 Form A, 1kV ha una configurazione package and pin compatibile con lo standard 109P.
• Disponibili le configurazioni 1 Form A, 2 Form A and 1 Form B.
• Switching fino a 0,7 Amp, 10 W.

I relay SIP serie 104 per stand-off fino a 3kV occupano un’area di footprint PCB leggermente più grande.
• Disponibile una scelta di bobine da 3, 5, 12 e 24 Volt con o senza diodo interno.
• Scelta tra 1 Form A, 2 Form A and 1 Form B.
• Switching fino a 1 Amp, 25 W.
• Mu-metal magnetic screen interno consente il side by side stacking.
